Daten Visualisieren
mit R

Einführung zu graphics und ggplot2

Miguel Alvarez

kamapu.net

Paket graphics


  • Es gehört zu der Grundinstallation
  • Einfach zu lernen

Paket graphics


High-level Grafik

Vollständige Grafiken
(z.B. plot(), boxplot() und hist())


Low-level Grafik

Addieren von zusätzlichen Elementen
(z.B. axis(), legend(), points(), text(), legend())

Paket graphics

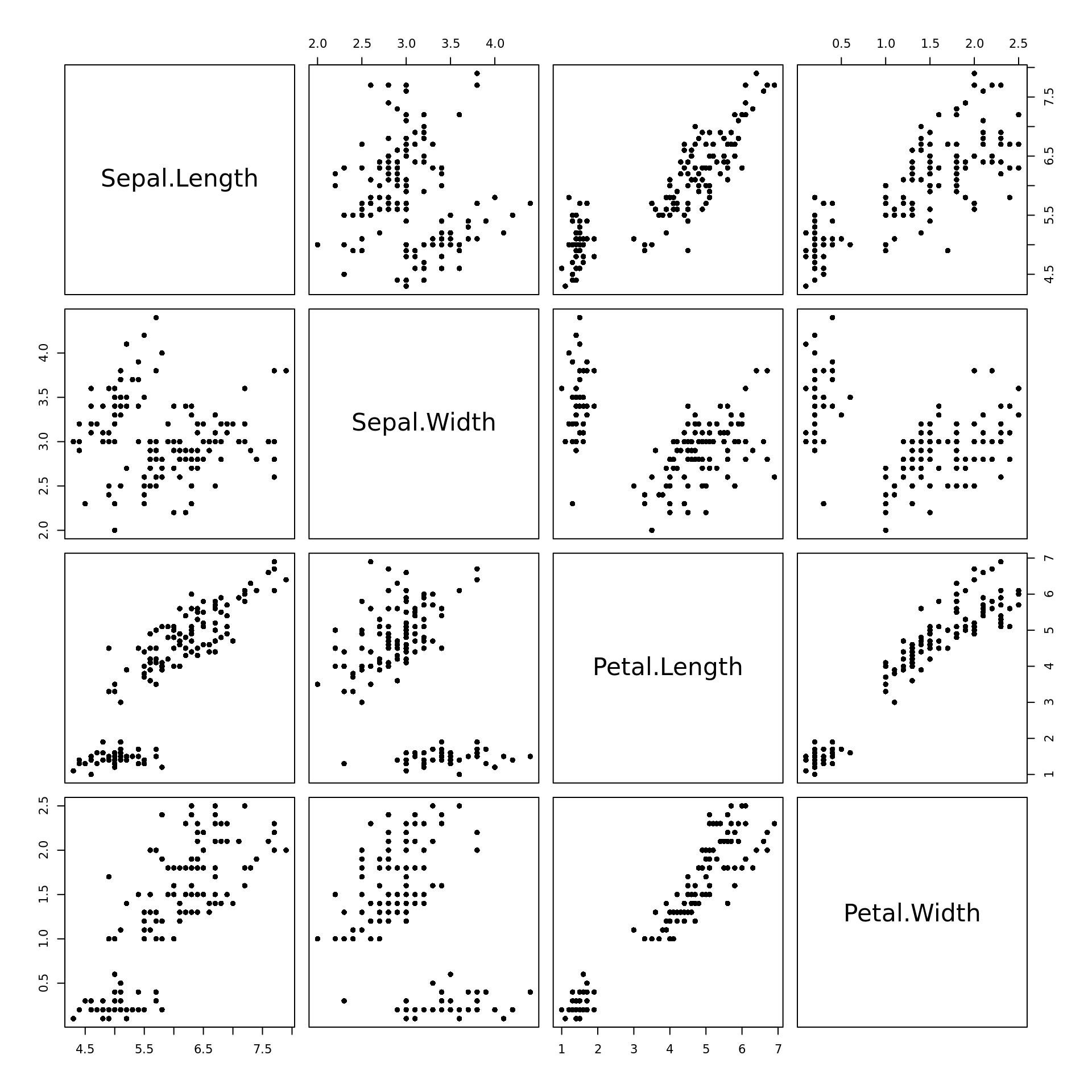

Streudiagrammmatrix

pairs(iris[ , -5], pch = 16)

Paket graphics

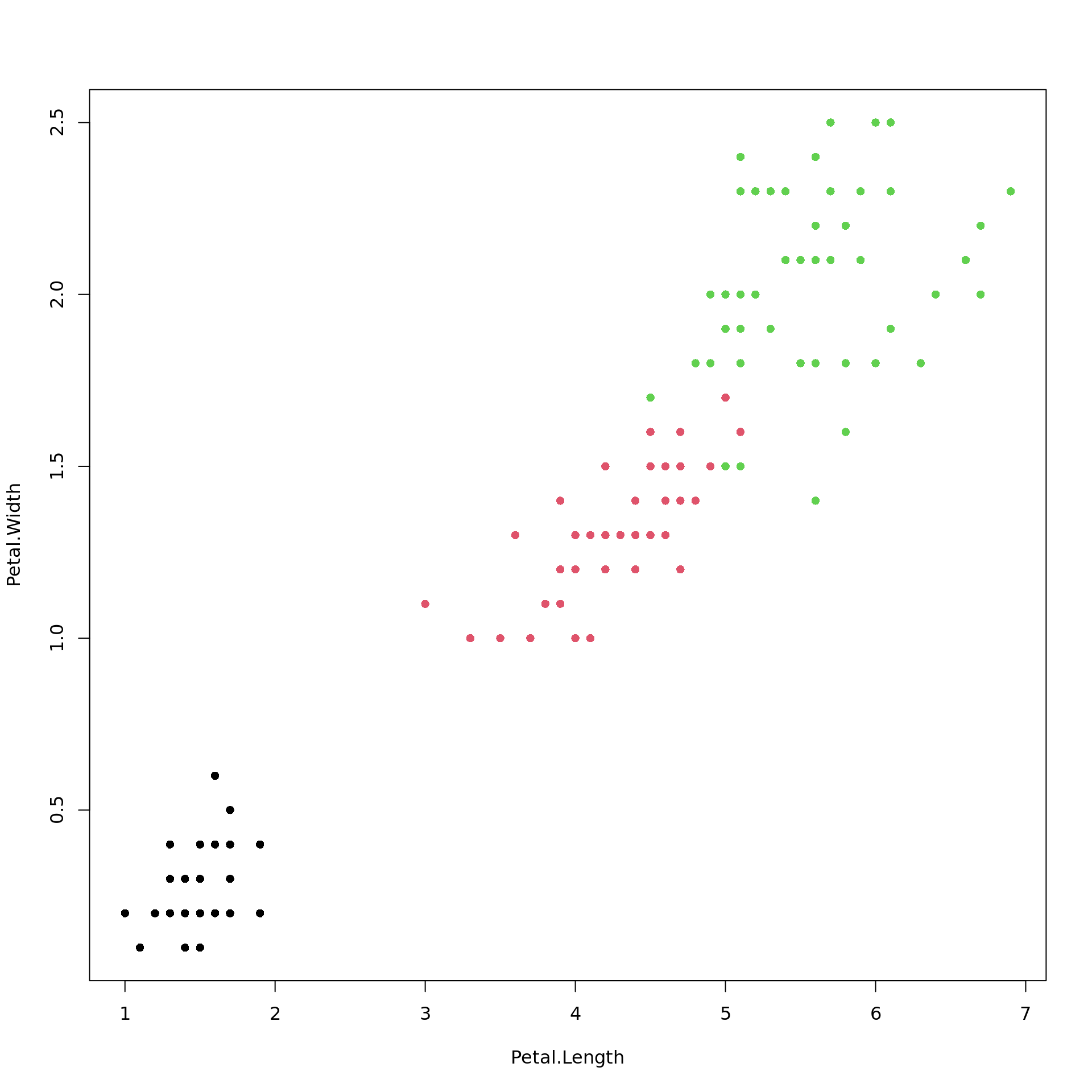

Streudiagramm

plot(Petal.Width ~ Petal.Length,
  data = iris,
  col = iris$Species,
  pch = 16)

Paket graphics

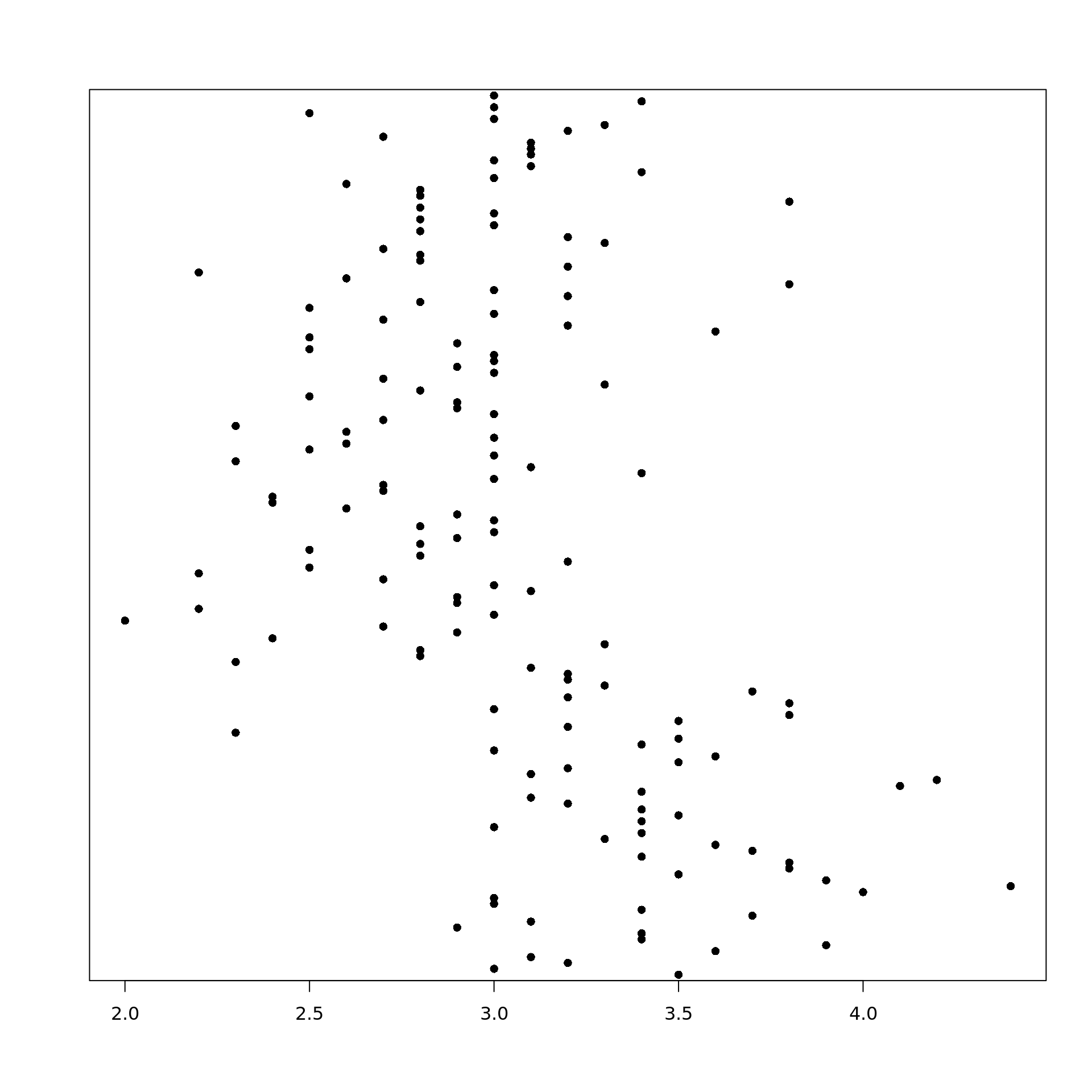

Cleveland Dotplot

dotchart(iris$Sepal.Width,
  pch = 16,
  lcolor = NA)

Paket graphics

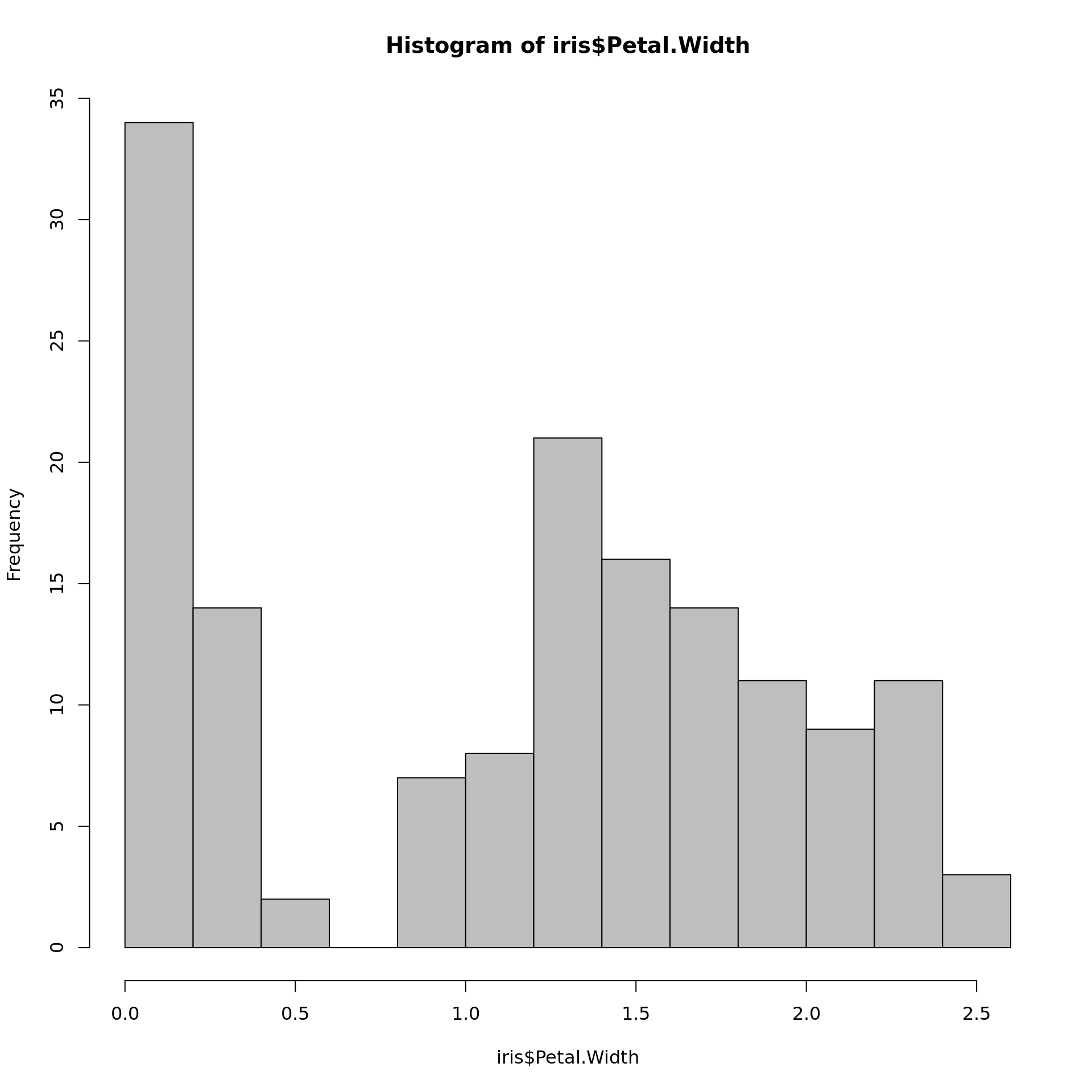

Histogramm

hist(iris$Petal.Width,
  col = "grey")

Paket graphics

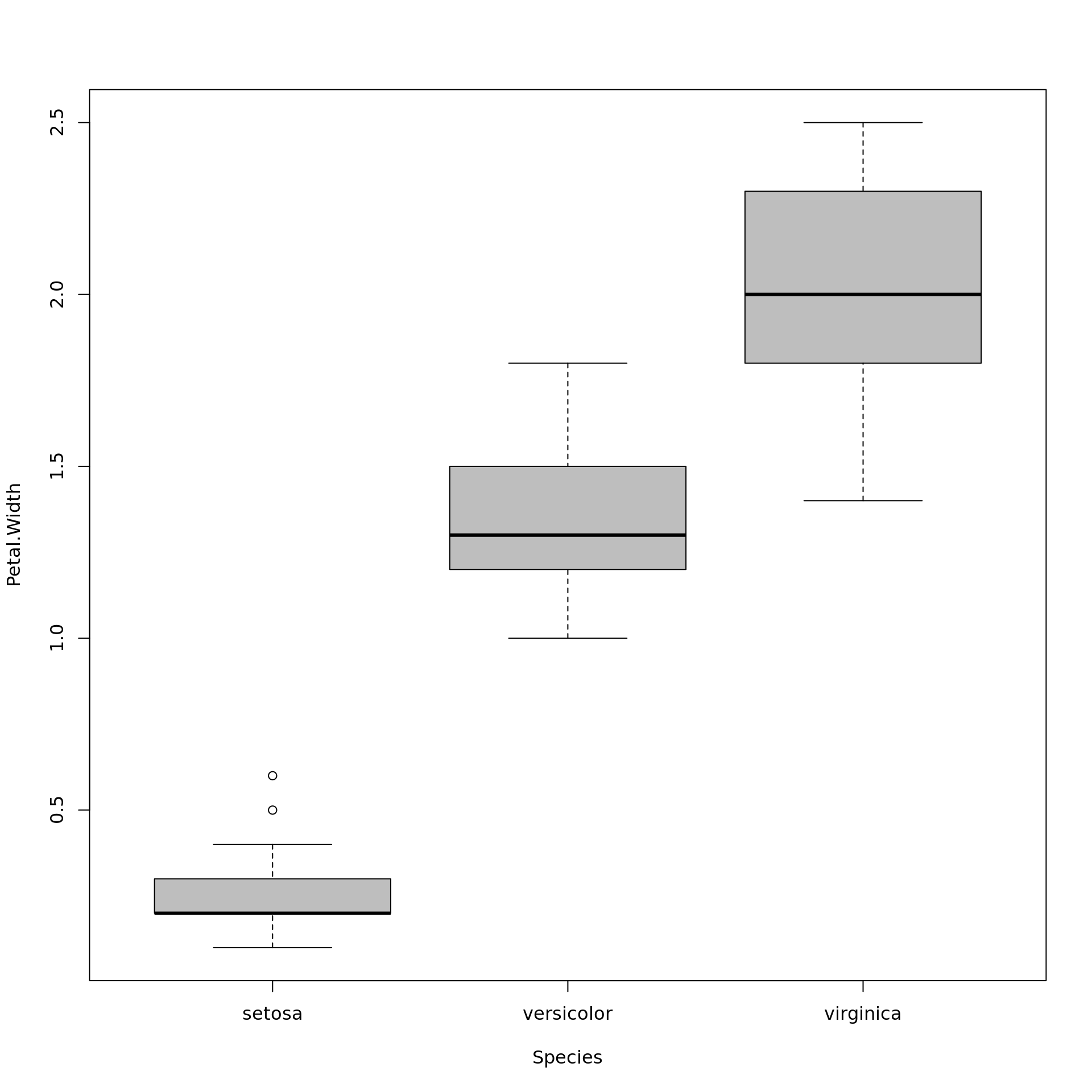

Boxplot

boxplot(Petal.Width ~ Species,
    data = iris,
  col = "grey")

Paket graphics

Funktion par() setzt die grafischen Parametern in das Plot-Device von R.


Acthe darauf, das die Änderungen mit par() für den Rest der Sitzung gelten!


Siehe die Parametern mfrow und mfcol fürdas Zeichnene von mehreren Grafiken in einem Device.

Paket ggplot2

  • Das Paket ggplot2 ist in der Grundinstallation nicht beinhaltet.
  • Elemente wie Legende werde automaitsch generiert.
  • Grafiken werden Schichten-weise erstellt.
library(ggplot2)

Paket ggplot2

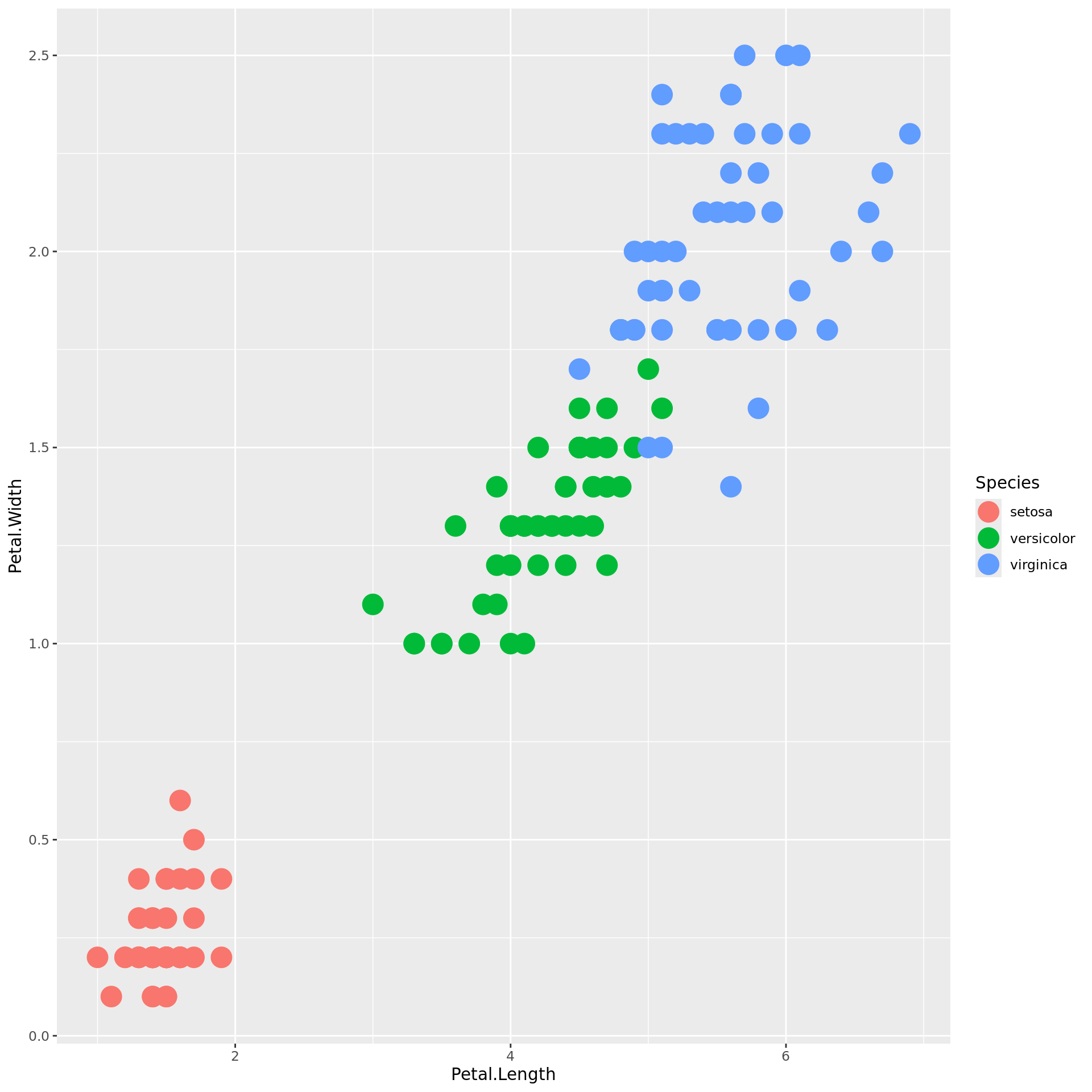

Streudiagramm

ggplot(iris,
    aes(
      x=Petal.Length,
      y=Petal.Width,
      color=Species
    )) +
  geom_point(size = 6)

Paket ggplot2

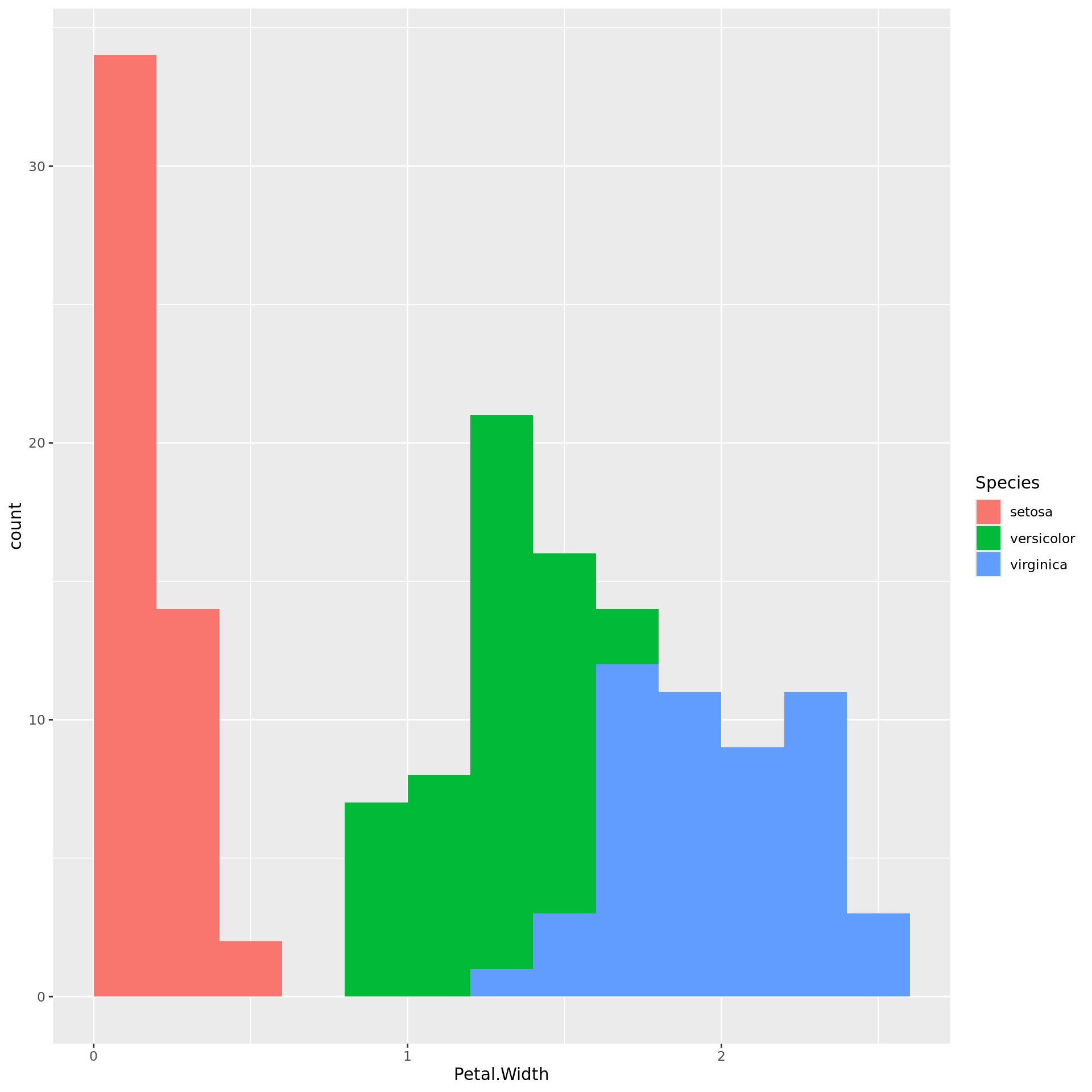

Histogramm

ggplot(iris,
    aes(
      x=Petal.Width,
      fill=Species
    )) +
  geom_histogram(
    bins=13
  )

Paket ggplot2

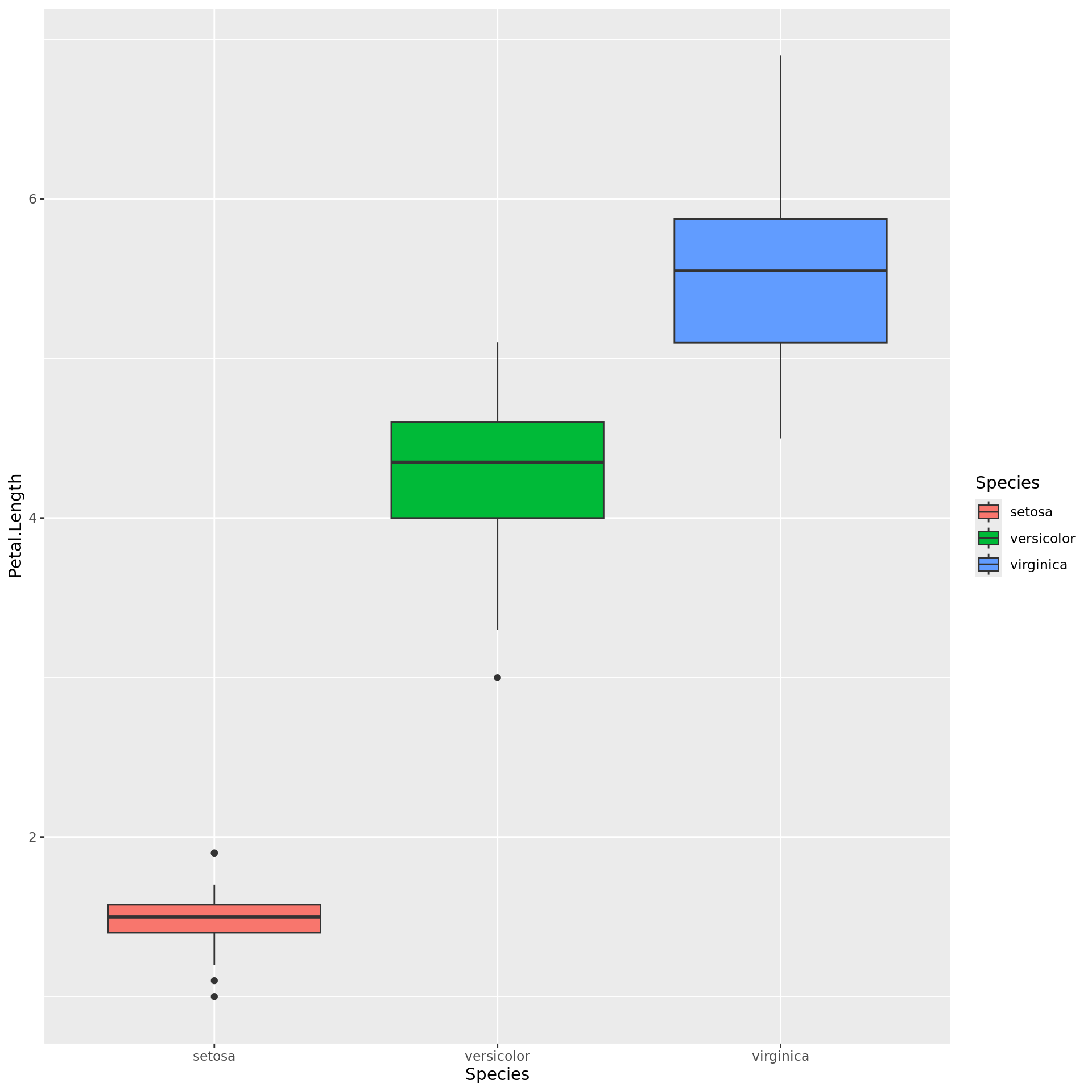

Boxplot

ggplot(iris,
    aes(
      x = Species,
      y = Petal.Length,
      fill = Species
    )) +
  geom_boxplot(
    outliers = FALSE
  ) +
  geom_jitter()

Grafiken exportieren

Neben der Möglichkeiten im grafischen Device, es gibt alternative Devices in R


  • In grDevices für Paket graphics
    • bmp(), jpeg(), png(), tiff(): Alternative Devices. Diese müssen mit dev.off() geschlossen werden.
    • dev.copy() / dev.off() um aktive Grafiken in einen weiteren Device zu kopieren.


  • Paket ggplot2
    • ggsave() um ggplot-Objekte ins Bild zu speichern.

Siehe auch…

  • The R Graph Gallery, eine ausführliche Sammlung von Grafiken für R.
  • Weitere Grafiken-Beispiele bei R CHARTS.
  • Das Paket colorspace bietet a Werkzeugkasten und eine interaktive App für Farben-Verwaltung.
